Potrubí, rozdělovače a plenum boxy HEATPEX ARIA CONNECT lze pokládat přímo na hrubou stropní konstrukci. Je to jeden z nejčastějších způsobů montáže.
Důležité: podklad musí být před montáží suchý a rovný, lokální nerovnosti vyrovnejte.
Postup

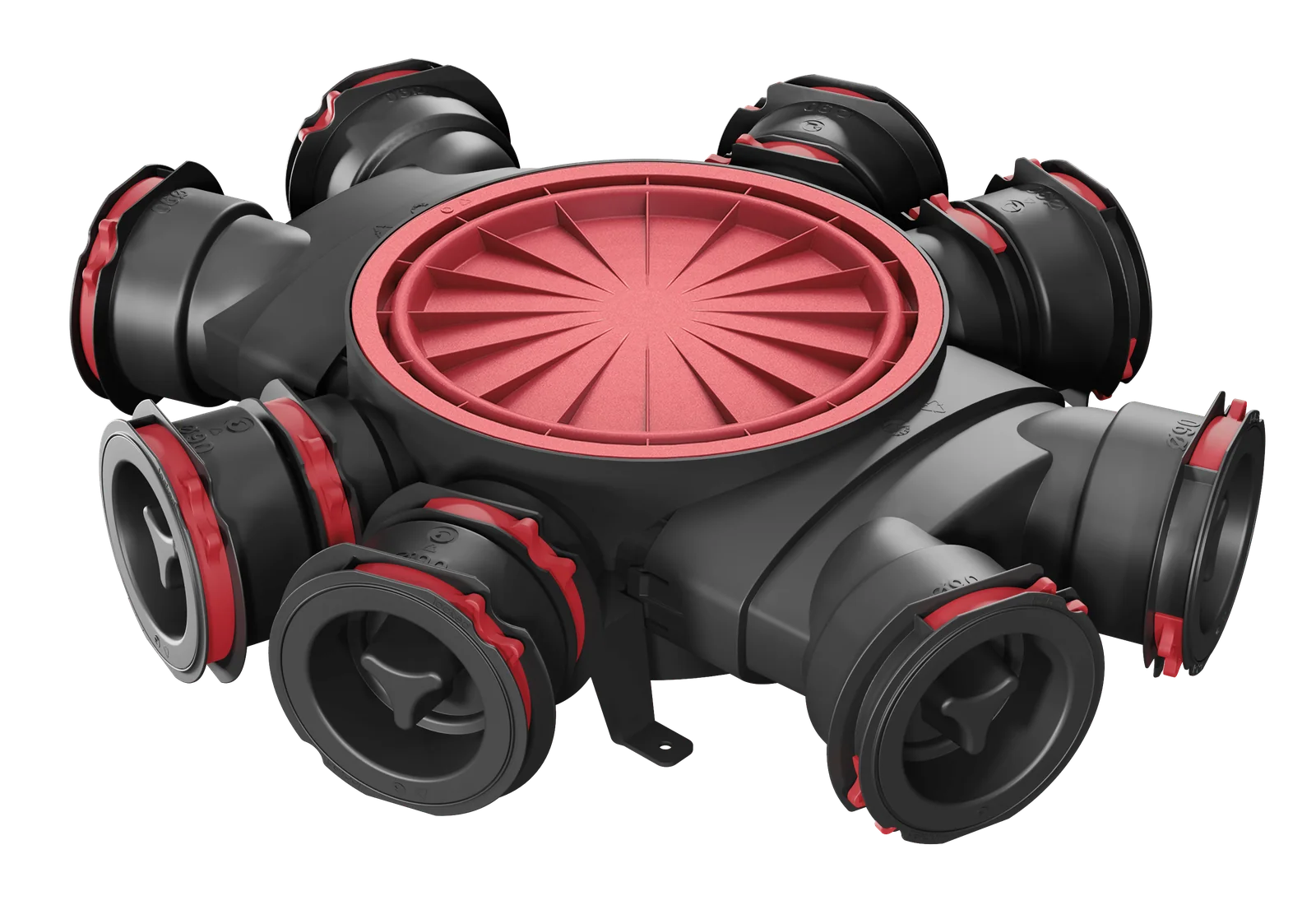

- Rozmístěte rozdělovače a plenum boxy a vyvrtejte prostupy stropem pro napojení vyústek (vrták o průměru 135 mm).

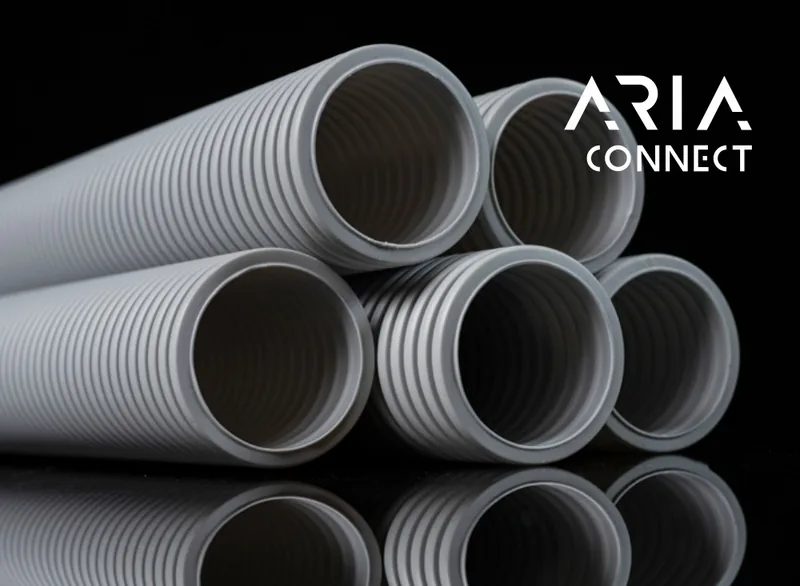

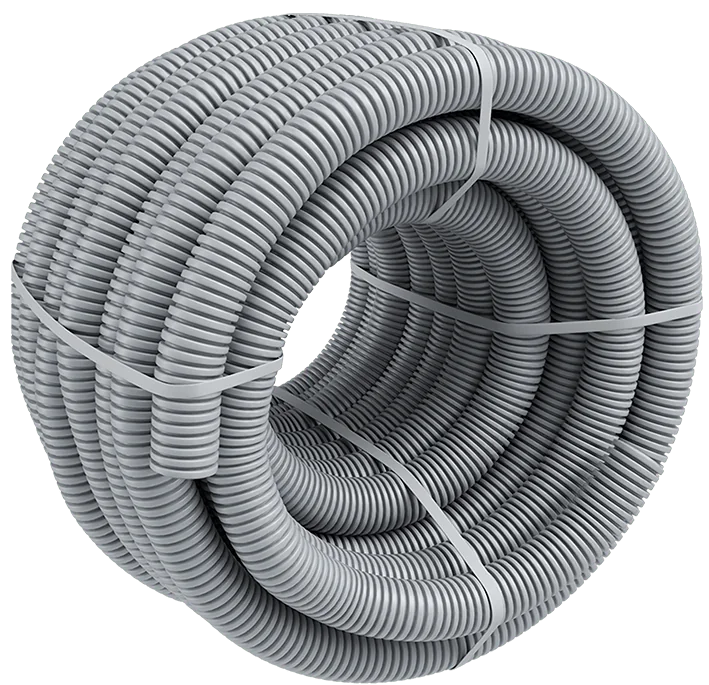

- Propojte je potrubím 75 mm v co nejplynulejších obloucích. Potrubí kotvěte k podkladu každých 1–1,5 m (např. perforovanou páskou), po obou stranách dvouhrdlové spojky a u hrdel rozdělovačů a plenum boxů.
- Položte tepelnou izolaci s vyříznutými drážkami pro potrubí a boxy. Vrstva polystyrenu má sahat minimálně nad výšku rozdělovače (10,6 cm).
- Volná místa vyplňte vyrovnávacím zásypem (např. keramzitem) do úrovně izolace. Nepoužívejte písek, štěrk ani kamennou drť – mohly by rozvody poškodit.
- Zakryjte rozvody další vrstvou izolace tak, aby desky přemostily rozvody a spáry nevycházely nad potrubím. Zabráníte tepelným a akustickým mostům.
- Teprve potom lze lít podlahu.
Rozvody a podlahové topení
Podlahové topení lze vést nad rozvody vzduchu. Na rozvody se položí polystyrenová deska, ke které se trubky topení připevní. Doporučujeme systémové desky s výstupky; připevnění sponkami je nepřípustné – mohlo by potrubí propíchnout.
